Аанализатор Качества Электроэнергии

ARTIQ 233

Высококачественный анализатор качества электроэнергии класса А и регистратор данных, субметр 0,2 с, CATIV/300 В, опция цветного графического дисплея, дополнительные входы и выходы, монтаж на DIN-рейку, 6 модулей



ARTIQ 233 — это анализатор качества электроэнергии класса А в соответствии со стандартом IEC 61000-4-30 ed3, сертифицированный по IEC 62586-1 и -2, а также счетчик энергии класса 0.2S. Он разработан как надежное решение для суровых и сложных условий типичной интеллектуальной энергосети с категорией измерений CATIV/300V. Все измеренные данные сохраняются в большой внутренней памяти (512 МБ) для последующей обработки. Оценка качества электроэнергии проводится в соответствии со стандартом EN 50160 ed3. Исключительная точность, высокая частота дискретизации, категория измерений CAT IV и широкий спектр коммуникационных интерфейсов предопределяют его использование в самых требовательных приложениях. Он измеряет и записывает все распространенные электрические параметры, такие как частота, линейное и фазное напряжение, токи, нагрузки, активная и реактивная мощность, коэффициенты мощности (истинный и смещенный), дисбалансы и до 128 гармоник, а также общее гармоническое искажение и, что немаловажно, RCM. С помощью дополнительного модуля прошивки SH прибор ARTIQ 233 также может измерять супрагармоники в диапазоне от 2 до 9 кГц.Дополнительно устройство может осуществлять мониторинг качества электроэнергии (с помощью модуля PQ-A — межгармоники, мерцание, изменения напряжения), регистрировать переходные процессы (с помощью модуля GO) и сигналы управления пульсациями (модуль RCS).USB-порт обеспечивает быстрый, простой и надежный способ локальной настройки и сбора данных. Последовательный и Ethernet-интерфейсы (с веб-сервером, Modbus TCP, SNTP, DNS, SNMP, DHCP и т. д.) позволяют удаленно управлять устройством через приложение ENVIS или передавать данные в другие системы. Также доступен модуль прошивки с поддержкой протокола автоматизации подстанций IEC-104. В сочетании с сервисом ENVIS.Online, инструментами e_get или встроенной библиотекой (.NET core, C/C++ для Windows/Linux) фактические и записанные значения могут периодически загружаться и сохраняться в файл или удаленную базу данных SQL для дальнейшей обработки и анализа.

• Высокая точность измерений - класс 0,2S (активный), класс 1 (реактивный), качество электроэнергии класса А, частота дискретизации 28 кГц...
• Классы точности измеряемых величин, указанные в соответствии с 61557-12.
• Категория измерения CATIV/300V согласно IEC 61010
• Поддерживает как низковольтные, так и высоковольтные приложения (прямое или высоковольтное подключение).
• 3 стандартных варианта КТ X/5A и X/1A с диапазоном линейности более 200% и 1000% соответственно.
• измеряет и регистрирует средний и максимальный спрос.
• Встроенная память объемом 512 МБ предназначена для периодической записи данных, автоматического снятия показаний счетчиков, сбора данных о качестве электроэнергии и т.д.
• Дополнительная опция цветного дисплея: ARTIQ 233D отображает основную информацию локально.
• Оценка суммарных гармонических искажений (THD) до 128 гармоник в диапазоне от 0 до 2,5 кГц и надгармоник в диапазоне от 2 до 9 кГц.
• Импульсные выходы и программируемые реле сигнализации, цифровые, импульсные и аналоговые входы, датчик температуры PT100 и другие интерфейсы.
• удаленная связь по RS 485 и Fast Ethernet
ДОКУМЕНТАЦИЯ

  ARTIQ233_MANUAL_v4.0_EN_rev1.7
  ARTIQ233N_MANUAL_v4.0_EN_rev1.7
  ARTIQ233_MANUAL_v3.0_EN_rev1.6
  ARTIQ233N_MANUAL_v3.0_EN_rev1.6

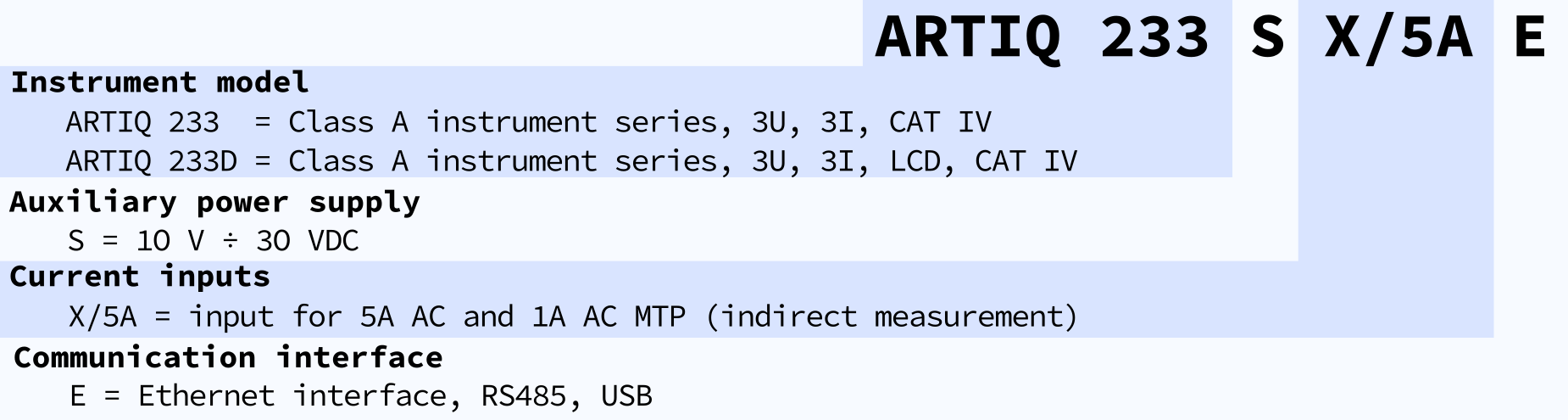

Доступные варианты

Доступны два различных типа: стандартный ARTIQ 233 и ARTIQ 233D с миниатюрным цветным TFT-дисплеем. Поддерживаются трансформаторы тока с номинальным током 5 А и 1 А, с одним универсальным входом тока. Все поддерживаемые интерфейсы связи — USB, Fast Ethernet и RS-485 — доступны в конфигурации по умолчанию.

Для крупных проектов и по запросу возможны индивидуальные модификации и настройки.
