Аанализатор Качества Электроэнергии

ARTIQ 233

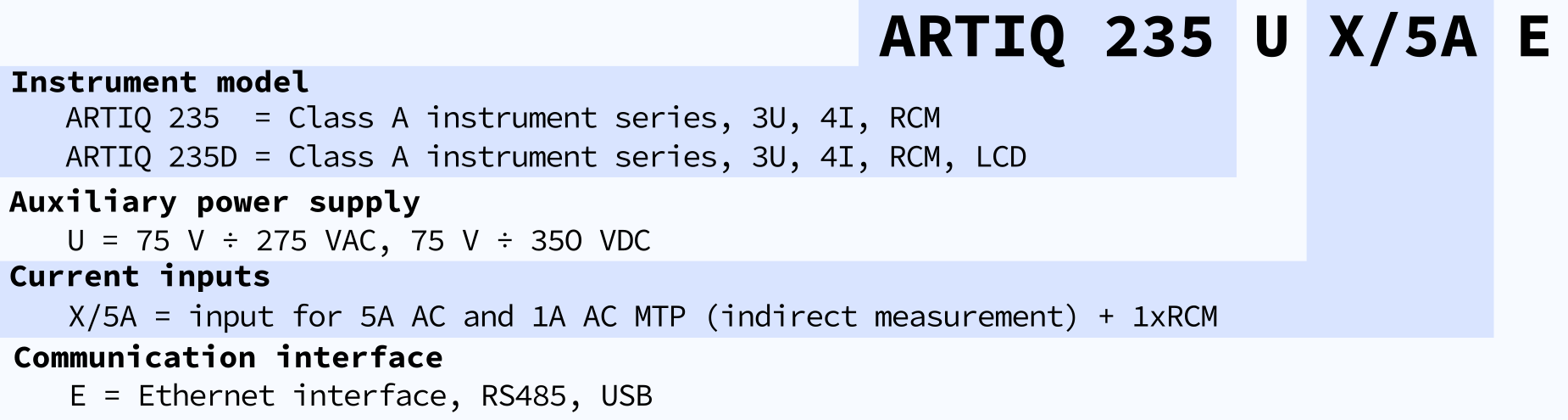

Высококачественный анализатор качества электроэнергии класса А и регистратор данных для промышленного применения, субметр 0,2 с, CATIII/300 В, опция цветного графического дисплея, дополнительные входы и выходы, монтаж на DIN-рейку, 6 модулей

ARTIQ 235 специально разработан для высокоэффективных систем управления энергопотреблением, а также для регистрации и анализа качества электроэнергии в промышленных и бытовых энергосистемах. Этот высокотехнологичный прибор с различными вариантами связи подходит для широкого спектра задач автоматизации в современных зданиях, «умных» заводах и «умных» сетях, для мониторинга распределенной генерации электроэнергии и дистанционного управления инфраструктурой, а также для дистанционного управления нагрузкой. С помощью соответствующего модуля прошивки его можно использовать для сбора и хранения данных с подключенных ведомых устройств.Дополнительно устройство может осуществлять мониторинг качества электроэнергии (с помощью модуля PQ-A — межгармоники, мерцание, изменения напряжения), регистрировать переходные процессы (с помощью модуля GO) и сигналы управления пульсациями (модуль RCS).

• три измерительных входа напряжения с широким диапазоном
• Четыре токовых входа для трансформаторов тока с вторичной обмоткой 5 А или 1 А, диапазон линейности более 200%.
• специальный вход для точного мониторинга остаточного тока
• цифровые входы/выходы
• Высокая точность измерений - класс 0,2S (активный), класс 1 (реактивный), качество электроэнергии класса А, частота дискретизации 28 кГц.
• Классы точности измеряемых величин, указанные в соответствии с 61557-12.
• Поддерживает как низковольтные, так и высоковольтные приложения (прямое или высоковольтное подключение).
• Измерение и запись медленных переходных процессов в основной архив; запись быстрых переходных процессов является необязательной.
• Дополнительный архивный модуль Modbus Master, записывающий данные с подключенных ведомых модулей Modbus RTU.
• Расширенный набор условий и управляющих воздействий в разделе программирования ввода-вывода.
• Встроенная память объемом 512 МБ предназначена для периодической записи данных, автоматического снятия показаний счетчиков, сбора данных о качестве электроэнергии и т.д.
• Интервал агрегации от 40 миллисекунд до 2 часов
• измерение гармонических фазоров (амплитуды, фазы)
• Расширенные возможности синхронизации времени: NMEA, PPS, PPM, ...
• Дополнительные модули прошивки: контроль качества электроэнергии, Modbus Master, сигнал управления пульсациями, Ethernet-последовательный интерфейс, регистратор супрагармоник и регистратор переходных процессов (осциллограммы).
• локальный USB, удаленный RS 485 и высокоскоростная связь Ethernet.
• Оценка суммарного коэффициента гармонических искажений (THD) до 128 гармоник в диапазоне от 0 до 2,5 кГц и надгармоник в диапазоне от 2 до 9 кГц.
• Импульсные выходы и программируемые реле сигнализации, цифровые, импульсные и аналоговые входы, датчик температуры PT100 и другие интерфейсы.
• удаленная связь по RS 485 и Fast Ethernet
